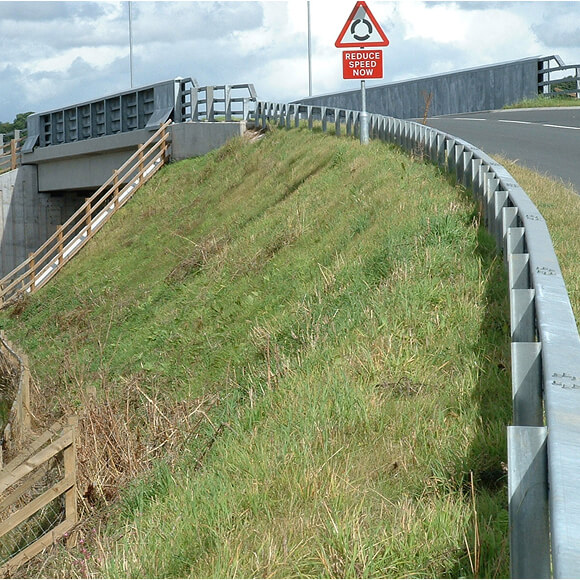

System TensarTech® NaturalGreen™ image
  • System TensarTech® NaturalGreen™ image

System TensarTech® NaturalGreen™

45° możliwe pochylenie skarpy
0 tymczasowych podpór
1 źródło kompleksowego rozwiązania
  • System stromych skarp o całkowicie naturalnym, porośniętym roślinnością zboczu,
  • Umożliwia konstrukcję statecznych skarp o nachyleniu do 45°,
  • Grunt jest zbrojony georusztem Tensar, certyfikowanym do zastosowań w stromych skarpach przez BBA (British Board of Agrément) przy założeniu 120-letniego  projektowego okresu eksploatacji,
  • Szybka i ekonomiczna realizacja,
  • Nieskomplikowane prace ziemne nie wymagają specjalistycznych kwalifikacji ani sprzętu,
  • Możliwość wykorzystania materiałów zasypowych różnego rodzaju: gruntów spoistych, materiału pozyskanego na miejscu z odzysku lub z recyklingu.
Skontaktuj się z naszym inżynierem
Informacje ogólne

Gdy ograniczenia przestrzenne nie pozwalają na skonstruowanie statecznej skarpy o naturalnym kącie nachylenia, obszar zajęty przez zbocze nasypu w planie można zredukować, stosując stromą skarpę lub ścianę oporową.  TensarTech NaturalGreen stanowi uniwersalne i oszczędne rozwiązanie konstrukcji skarp o nachyleniu do 45°, gdy preferowany jest atrakcyjny, całkowicie naturalny wygląd zbocza, jak również na obszarach o dużym znaczeniu dla środowiska. Poza budową nowych skarp, system można swobodnie zastosować także do naprawy osuwisk w istniejących konstrukcjach. Koszty budowy są wtedy znacznie niższe niż w przypadku ścian oporowych

Elementy systemu

Stateczność stromej skarpy jest zapewniona dzięki zastosowaniu poziomych warstw jednokierunkowego georusztu Tensar zbrojących materiał zasypowy ułożonych w określonym rozstawie pionowym. W większości przypadków na skarpie stosuje się matę przeciwerozyjną wspomagającą wegetację naturalnej roślinności i zabezpieczającą zbocze przed ulewnymi opadami. Czynności wykonywane przy wzniesieniu budowli w systemie TensarTech NaturalGreen to zasadniczo typowe prace ziemne, niewymagające specjalistycznych kwalifikacji ani sprzętu. Nasyp wykonany w tej technologii może zostać usypany z pewnym nadmiarem zasypki, zagęszczony i ostatecznie wyrównany oraz doprowadzony do pożądanego kształtu i nachylenia .

Przykłady realizacji - System TensarTech NaturalGreen

System TensarTech NaturalGreen

TensarTech Natural Green to kompletny system, składający się zarówno z produktów, jak i usług.

W razie potrzeby w zakres systemu wchodzi ocena warunków na placu budowy i doradztwo. Możliwe jest również opracowanie rysunków konstrukcyjnych oraz kompletnego projektu wykonawczego z zastosowaniem najnowszego oprogramowania. Produkty stosowane w ramach systemu to jednokierunkowe georuszty Tensar zbrojące grunt – certyfikowane przez BBA projektowane na okres eksploatacji 120 lat – oraz maty przeciwerozyjne (innych dostawców).


Kompletne rozwiązanie pochodzące z jednego źródła

System TensarTech NaturalGreen umożliwia pozyskanie kompletnego rozwiązania od jednego dostawcy. Dzięki użyciu zaawansowanego oprogramowania TensarSoil możemy dostarczyć Państwu pełną gamę gotowych opracowań: od darmowych zaleceń projektowych aż po kompletny projekt wykonawczy.

Sprawdzone rozwiązanie konstrukcji stromych skarp oraz naprawy osuwisk

Jakość, ekonomiczność i uniwersalność systemu TensarTech NaturalGreen sprawiają, że stanowi on dla inwestorów, projektantów i wykonawców bardzo korzystną alternatywę wobec innych metod budowy stromych skarp lub ścian oporowych. W przypadku skarp o większym kącie nachylenia – powyżej 45° – optymalne rozwiązanie stanowi natomiast system TensarTech GreenSlope.

Siła systemu TensarTech NaturalGreen: georuszt jednokierunkowy Tensar

Georuszty jednokierunkowe Tensar produkowane są z polietylenu HDPE najwyższej jakości. Materiały są wysoce zorientowane i niepodatne na odkształcenia nawet pod działaniem wysokich obciążeń rozciągających. Otwarta struktura oczka georusztu pozwala na zazębienie się z naturalnymi zasypkami, co sprawia, że jest to idealne rozwiązanie konstrukcji z gruntu zbrojonego. Wysokie współczynniki pH niektórych rodzajów kruszywa z recyklingu nie mają wpływu na trwałość i efektywność georusztu z HDPE w całym okresie eksploatacji, który może sięgać nawet 120 lat.

Niezależne oceny i aprobaty

Program aprobacyjny HAPAS (ang. Highway Authorities Product Approval Scheme) został zainicjowany przez niezależną jednostkę aprobująca w 1995 roku, aby ułatwić wprowadzenie innowacyjnych produktów i systemów w realizacjach drogowych Wielkiej Brytanii. W ramach programu wystawiany jest certyfikat lub raport dostarczający inżynierom informacji o cechach wytrzymałościowych produktu, jak również danych projektowych oraz wskazówek dotyczących jego wbudowania. Informacje te stanowią nieocenioną pomoc w doborze produktów i planowaniu inwestycji. Georuszty jednokierunkowe Tensar stosowane w systemie TensarTech NaturalGreen zostały poddane certyfikacji przez BBA (ang. British Board of Agrément) i uzyskały aprobatę HAPAS dopuszczającą zastosowanie w obiektach drogowych i przyczółkach mostowych o projektowanym okresie eksploatacji wynoszącym 120 lat. Certyfikaty BBA stanowią potwierdzenie, że georuszty Tensar zostały poddane niezależnej ocenie i zakwalifikowane do zastosowań zgodnych z ich przeznaczeniem.

The Engineered Advantage™

Tensar jest liderem na rynku konstrukcji z gruntu zbrojonego. Opracowujemy nowatorskie produkty i technologie, wyznaczając nowe kierunki w branży geotechnicznej już od czterech dziesięcioleci. Nasze produkty poddawane są najbardziej szczegółowym procedurom kontroli jakości na rynku. Dzięki użyciu zaawansowanego oprogramowania TensarSoil nasi doświadczeni inżynierowie mogą dostarczyć Państwu pełen zakres możliwych form opracowania: poczynając od krótkich zaleceń projektowych, na kompletnym projekcie wykonawczym kończąc.
